PE文件基础知识

PE文件入门

PE文件基础

Q.为什么要学习PE文件?有什么用?
A.在逆向中，PE文件格式的学习是必不可少的，无论是要做加壳项目还是脱壳等等都需要对PE文件有一定的熟悉，在大部分的病毒攻击中，都对PE文件做了一定的修改，还有就是在Windows内核开发的过程中驱动程序与系统核心进行交互的时候，PE文件是驱动程序的基本格式，理解PE文件在内核开发中的帮助更大。

前置知识

在讲解PE文件之前，有必要讲一下C/C++中的结构体(struct)和联合体(union)
结构体和联合体的区别
1.内存分配方式不同:
- 结构体中的每个成员都有自己的内存空间，所有成员会同时存在，结构体的总大小等于所有成员的大小之和（加上可能的内存对齐）。
- 联合体中的所有成员共享同一块内存，联合体的总大小等于其最大成员的大小，任何时刻只能存储一个成员的值。
2.存储多个值 vs 存储一个值:
- 结构体可以存储所有成员的值，因为每个成员都有独立的内存空间。
- 联合体在一个时刻只能存储一个成员的值，因为所有成员共享同一块内存，存储一个成员的值会覆盖其他成员的值。
示例说明:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include <iostream>
using namespace std;

// 结构体示例
struct MyStruct {
    int x;
    double y;
};

// 联合体示例
union MyUnion {
    int x;
    double y;
};

int main() {
    MyStruct s = {10, 20.5};
    cout << "Struct: x = " << s.x << ", y = " << s.y << endl;

    MyUnion u;
    u.x = 10;  // 给 u.x 赋值
    cout << "Union : x = " << u.x << endl;

    u.y = 20.5;  // 赋值给 u.y，会覆盖之前的 u.x
    cout << "Union : y = " << u.y << endl;
    cout << "Union : x = " << u.x << endl;  // u.x 的值已被覆盖

    return 0;
}

总结:结构体的每个成员变量都是 独立的，而联合体虽然定义了1或多个成员变量，但他们都同属于一个，在给其中一个成员变量赋值的时候会覆盖另一个，所以取值的时候通常只需要取其中的一个作为参考。

PE文件

PE文件是什么?
PE（Portable Executable）文件是Windows操作系统下的可移植可执行文件格式，它用于描述和组织可执行程序、动态链接库（DLL）以及系统驱动程序等文件。PE文件是Windows操作系统的标准二进制格式，用于在内存中加载和执行程序。
PE文件的特点与结构
1.通用性
PE格式在不同的Windows平台（如32位和64位）上是通用的，它可以支持多种CPU架构，如x86、x64和ARM等
2.典型的PE文件类型
.exe 文件：可执行文件，用于启动应用程序(通常是应用层)。
.dll 文件：动态链接库，提供程序调用的共享代码库。
.sys 文件：设备驱动程序文件(内核层)。
PE文件的组成

解释

我们都知道在计算机中所有数据都是二进制的形式存储的，但是二进制表示起来太大了太复杂了， 所有就有了十六进制与二进制的关系，也就延伸出了十六进制编译器，通过十六进制编译器我们可以清楚的看到以PE文件在计算机上的存储的数据。
一个完整的PE文件通常有以下组成:
1.DOS头(DOS Header):包含兼容MS-DOS的程序头，用于在旧版本的Windows或MS-DOS环境下显示“此程序无法在DOS模式下运行”的信息.
2.PE头(PE Header):描述PE文件的主要结构和信息，比如目标机器、节表信息、入口点等.
3.节表(Section Table):描述不同的节（Section），每个节存储不同类型的数据，如代码、数据、资源等。常见的节包括:
3.1:.text节：包含可执行代码.
3.2:.data节：包含已初始化的全局或静态变量.
3.3:.bss节：包含未初始化的全局或静态变量.
3.4:.rdata节：包含只读数据，比如字符串常量和导入表.
节表只存储该节的基本信息，例如:节的文件偏移，内存偏移，节的大小。

信息

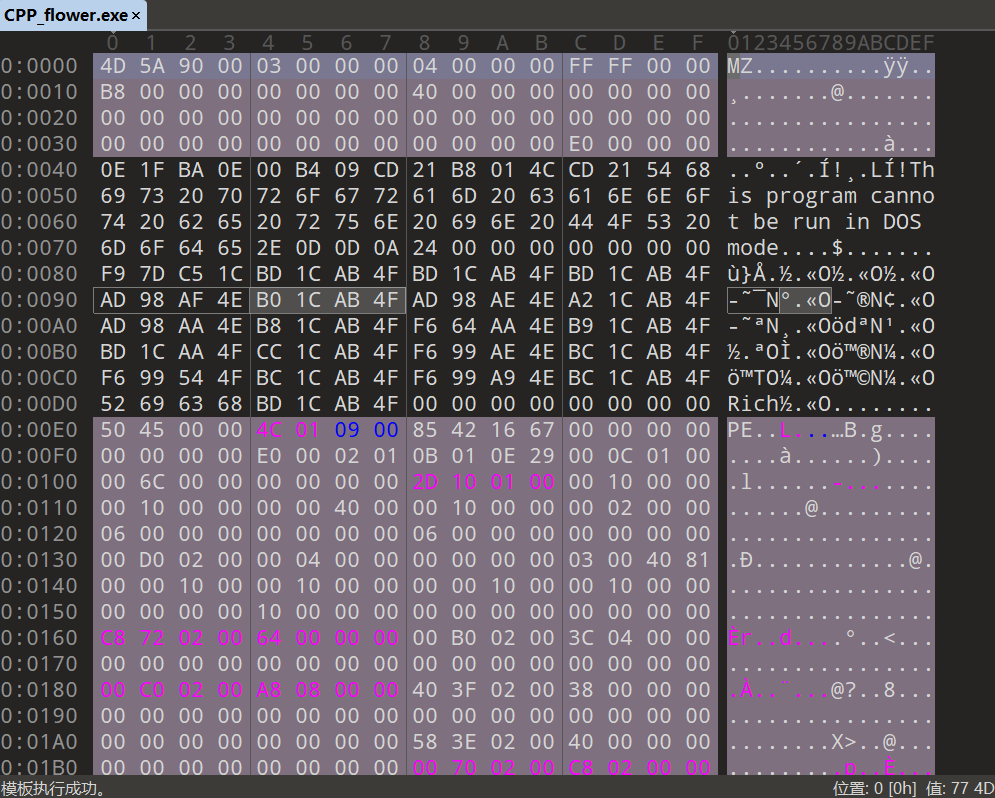

接下来我使用010 Editor解释PE文件:

这是PE文件的一些基本信息，这些信息都有对应的名称和他们的作用。接下来一一解释:

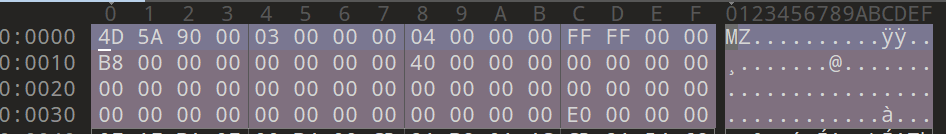

这个部分称为PE-DOS头，包含兼容MS-DOS的程序头，用于在旧版本的Windows或MS-DOS环境下显示“此程序无法在DOS模式下运行”的信息，
DOS头的信息使用最多的就是e_magic魔数，前两个字节就是e_magic,MZ是MS-DOS原架构师Mark Zbikowski姓名的首字母缩写还有一个使用较多的就是e_lfanew通常使用这个字段的值定位到PE头。

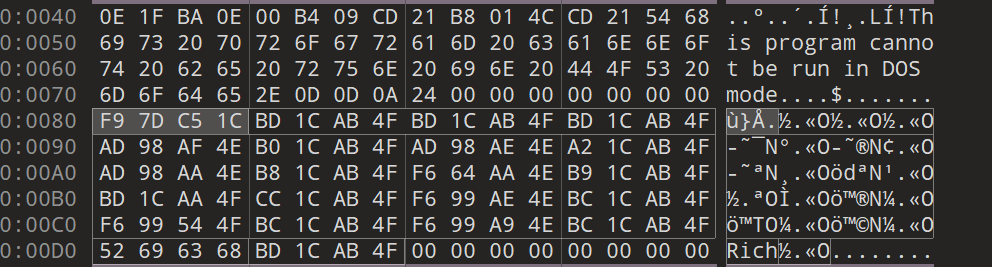

这部数据称为DOS存根程序 或 DOS Stub，主要作用就是兼容旧的MS—DOS系统，过渡和占位，这对PE文件格式的解析和加载至关重要。

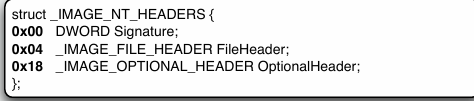

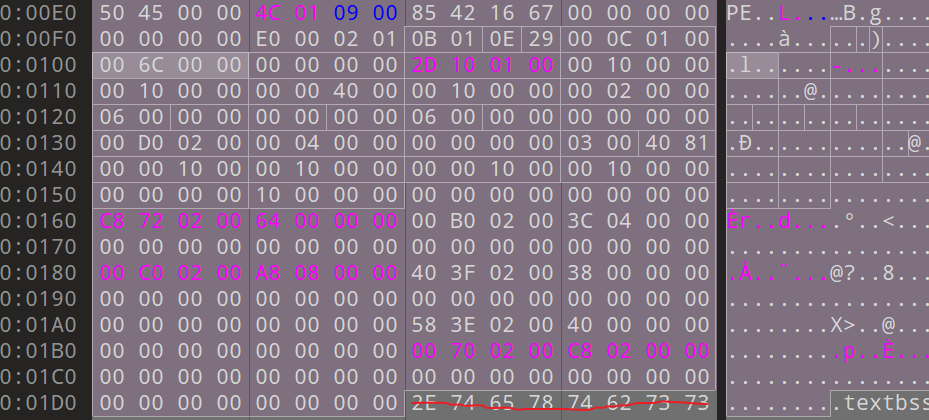

这部分数据可称为是NT头，我们查看PE文件格式文档找到NT头对该部分数据的解释

前4个字节是PE头的签名，通常是50 45 00 00翻译过来就是PE，这里通常作为判断是否是PE文件的方法之一。

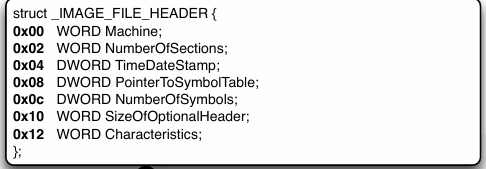

接着我们看到下一个字节是是一个_IMAGE_FILE_HEADER结构体，名称是FileHeader标准PE头结构。

一共有20个字节，对应着各个数据。

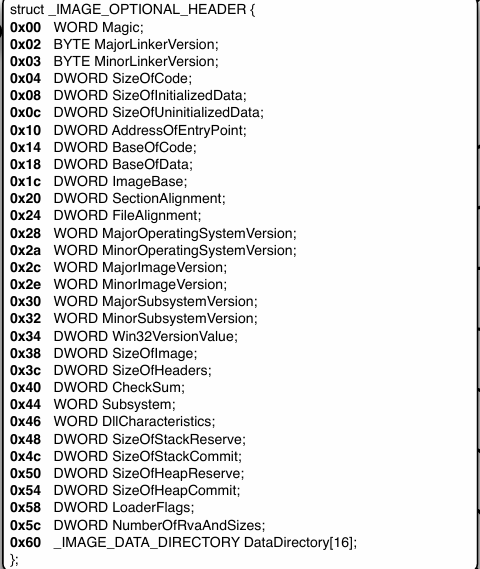

在下一个字节是_IMAGE_OPTIONAL_HEADER结构体,名称是OptionalHeader可选PE头结构
